系統概述

配電高壓開關柜的絕緣故障主要表現為外絕緣對地閃絡擊穿，內絕緣對地閃絡擊穿，相間絕緣閃絡擊穿，雷電過電壓閃絡擊穿，瓷瓶套管、電容套管閃絡、污閃、擊閃、擊穿、爆炸，提升桿閃絡，CT閃絡、擊穿、爆炸，瓷瓶斷裂等。

配電開關柜局部放電在線監測系統采用聲、電、溫升聯合檢測方法，即通過同時檢測開關柜的暫態對地電壓（TEV，地電波）、超聲波信號和特高頻（UHF）信號以及溫升在線監測，實時監測開關柜內部原件、接頭盒各段電纜接頭的溫升、放電量，放電相位，放電次數等基本局部放電參數；計算出局部放電幅值、頻次；經多次采集（一般測量50個工頻周期）后，從數據庫提取數據進行譜圖分析和數據報表以確定放電開關柜位置，必要時給出報警。并可按照客戶要求，提供有關參數的統計量。能存儲放電趨勢，從而及時發現被監測設備的絕緣缺陷，并為評估其絕緣水平及老化程度提供判據，為開關柜的檢修工作提供依據。

產品特點

用特高頻、地電波和超聲波測開關柜局放是目前定期人工巡檢常用的檢   測方式，本設備將傳統技術與先進方式相結合，再配合溫升監測，整合成完整在線監測系統；

帶通濾波技術與噪聲識別及剔除算法聯合運用，可有效識別局放信號；

實現采樣數據的無線傳輸，通訊距離長、安全可靠，抗干擾性強，穩定性好，安裝方便、待機功耗低，使用壽命長；

靈敏度高，能準確檢測出局部放電信號；

磁場感應取電，最小工作啟動電流3A；

可在電腦端查看檢測設備的運行狀態，便于工作人員實時了解設備運行狀態，分析及評估監測設備的運行狀況。

系統結構

智能無線局放在線監測系統，由智能三合一傳感器(YNPD-AT01)、無源無線測溫傳感器(YN-CWS8)和智能無線局放在線監測裝置(YNPD-W9000)組成，實現對配電開關柜絕緣狀態、溫升的監測和分析，用來預測潛在開關柜故障，避免重大事故發生。智能三合一傳感器與局放采集裝置通過Lora(或RS485)傳輸數據，無源無線測溫傳感器與局放采集裝置通過無線傳輸溫度數據(頻段433M)，局放采集裝置與后臺網關之間可通過RS485或網線通訊，支持ModBUS 通訊協議。局放采集裝置具備局放邊緣計算功能和數據存儲功能。系統拓?fù)鋱D如下圖所示；

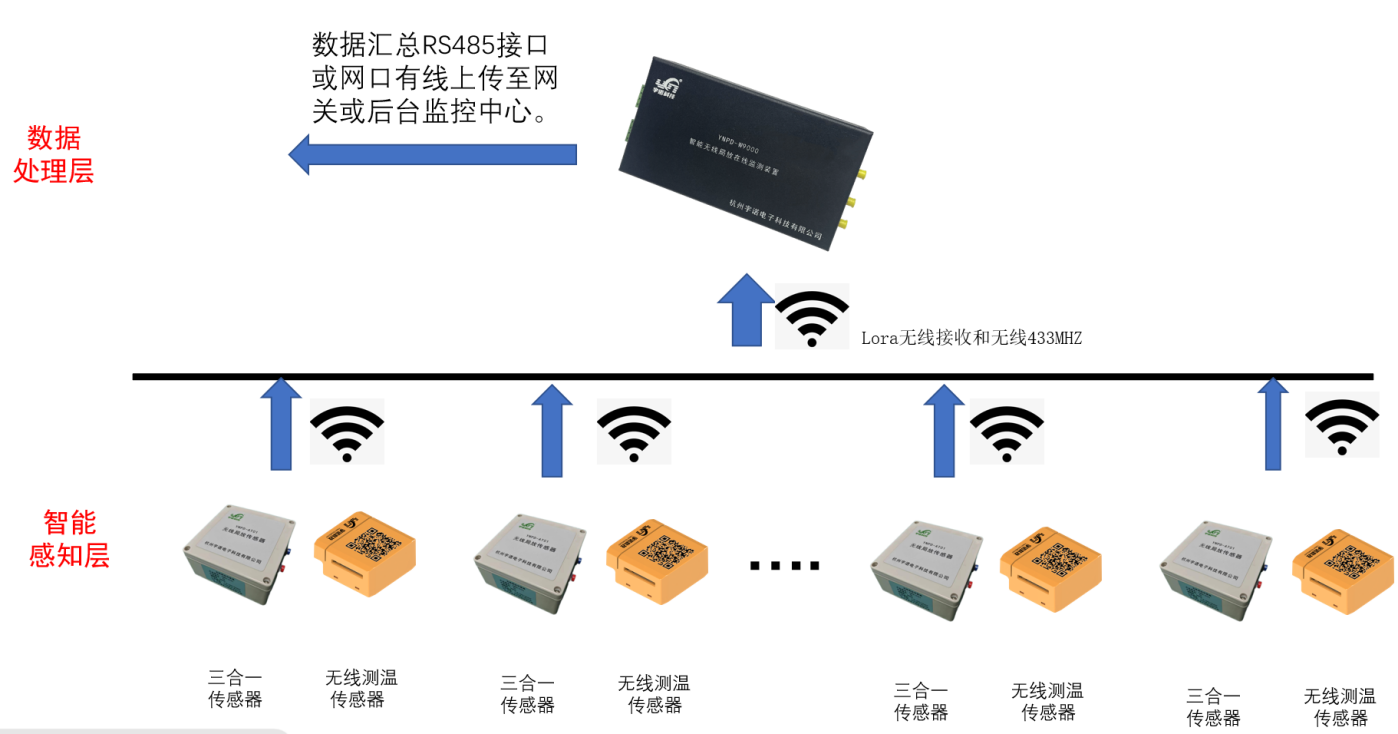

圖1 局部溫升在線監測系統拓?fù)鋱D

智能無線局放在線監測裝置

無線局放在線監測裝置用于接收地電波、超聲波、特高頻三合一傳感器采集的信號和開關柜內溫升數據，可連續實時采集、數字化處理， 現場報警等，采集裝置與后臺之間采用無線或有線方式通訊，每臺局放監測裝置可同時采集多個三合一局放傳感器和無線溫升數據，具體數量可依據現場情況靈活配置。

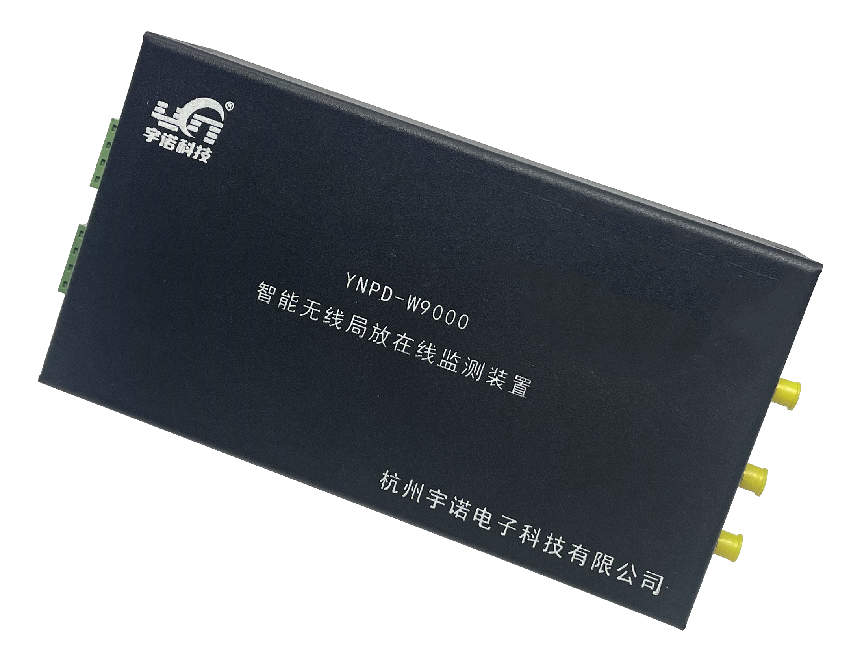

圖2 智能局放在線監測裝置

技術參數：

智能三合一傳感器(YNPD-AT01)

智能三合一傳感器依據設定的采樣周期檢測地電波、超聲波、特高頻，并將數據通過LoRa(或RS485)傳輸至局放采集裝置，上傳數據包括地電波相位譜圖數據、超聲波相位譜圖數據及特高頻數據，安裝方式：磁吸式，尺寸：（115x115x52mm）

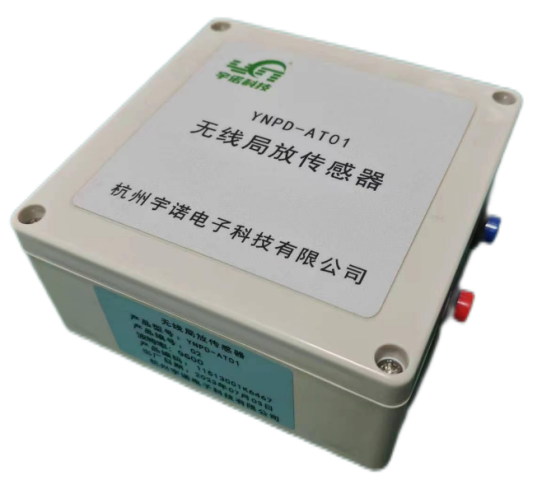

圖3 三合一傳感器

技術參數

其它參數

無源、無線測溫傳感器(YN-CWS8)

無源、無線溫度傳感器用于測量高壓帶電物體表面或接點處的溫度，如:高壓開關柜內的裸露觸點、母線連接處、動觸頭、靜觸頭、電纜搭接頭等的運行溫度。無線溫度傳感器是由溫度傳感器、自取電電路、無線調制接口。傳感器將采集到的溫度信號通過無線網絡發送到智能無線局放在線監測裝置上。　

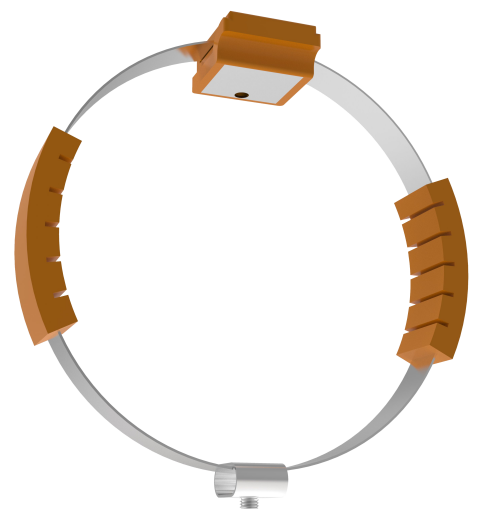

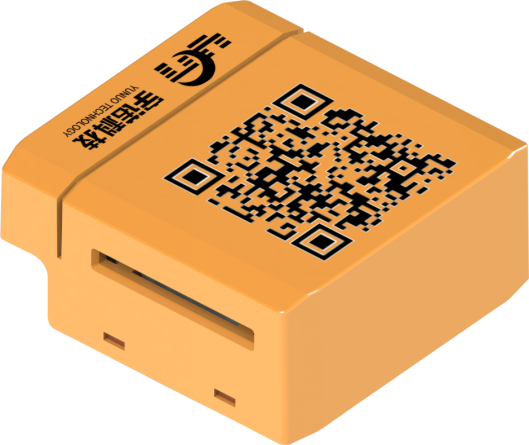

圖4 無源無線測溫傳感器
